Antecedentes y unidades

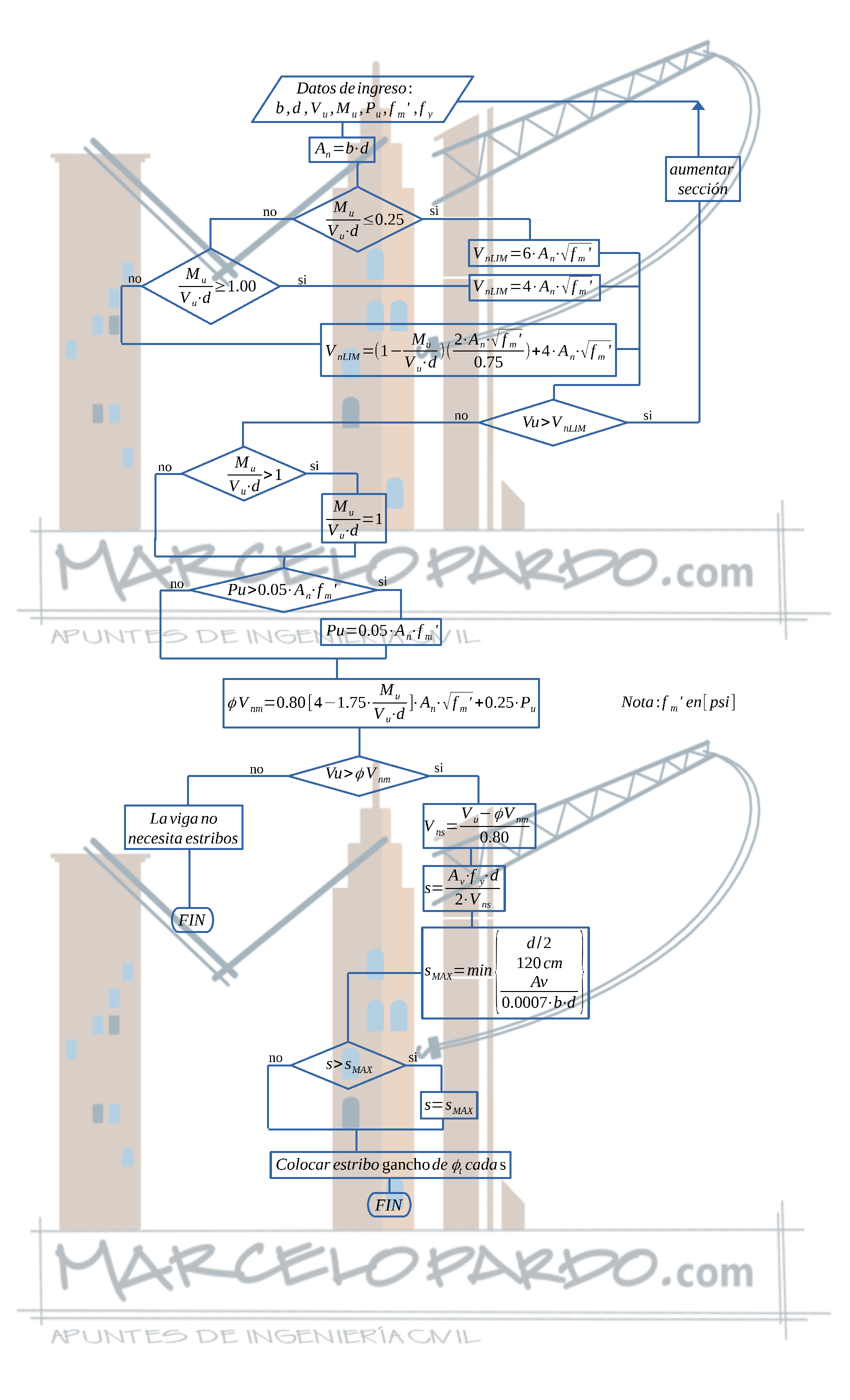

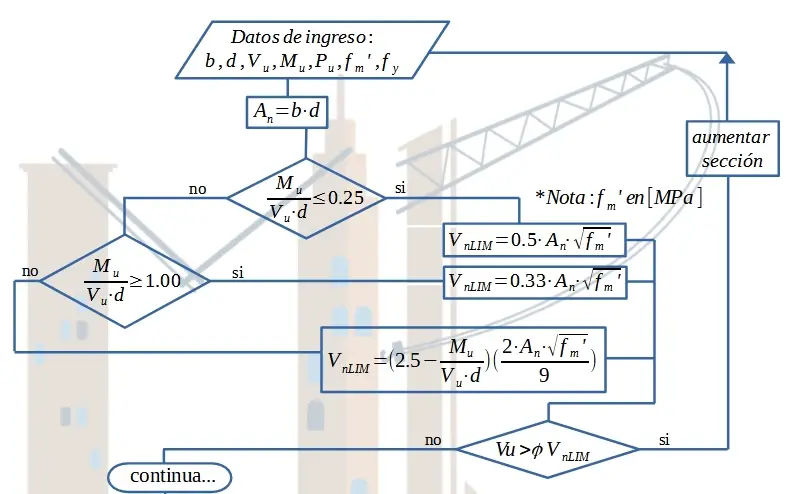

El presente diagrama de flujo muestra los pasos sucesivos para el cálculo de resistencia a cortante de una Viga de mampostería.
Casi todas las fórmulas mostradas son independientes del sistema de unidades que se utilizen, siempre y cuando se utilicen las mismas unidades desde el inicio hasta el final del diagrama de flujo. Se debe tomar en cuenta que si existen unidades compuestas, su desglose debe ser consistente con el resto de las unidades utilizadas. Por ejemplo si se utilizan [KPa], también se deberán utilizar [KN] y [m].
Las únicas fórmulas en las que debe tenerse cuidado en las unidades son aquellas que lleven la raíz cuadrada de la resistencia característica de la mampostería sqrt(fm’). El ingreso de esta resistencia característica dentro de la raíz debe realizarse en PSI y el resultado de esta raíz también estará en PSI.
La explicación de todas las variables está al final del artículo
Diagrama de flujo
Variables
Variables de entrada
- b: Ancho de La viga de mampostería
- d: Altura efectiva de la mampostería desde la fibra más comprimida hasta el eje de los Aceros a tracción
- Vu: Solicitación mayorada a cortante en La viga
- Mu: Solicitación mayorada a momento flector de la viga
- Pu: Fuerza axial a compresión si existiera en la viga
- fm’: Resistencia característica a compresión de la mampostería estructural con todas las celdas llenas de grout
- fy: Resistencia a la afluencia del acero de construcción
Variables de cálculo y de salida
- An: Sección transversal efectiva de La viga
- VnLim: Cortante máximo nominal que puede ser resistido por la viga. Más allá de este valor no importa cuánto estribo se coloque, su resistencia a cortante máxima seguirá siendo la misma.
- ØVnm: Resistencia de diseño a cortante proporcionada por la mampostería con grout y sin acero
- Vns: Resistencia nominal a cortante proporcionada por el acero
- s: Espaciamiento entre estribos de acero
- sMax: Espaciamiento máximo permitido entre estribos de acero
- Øt: Diámetro de la barra utilizado para estribos
