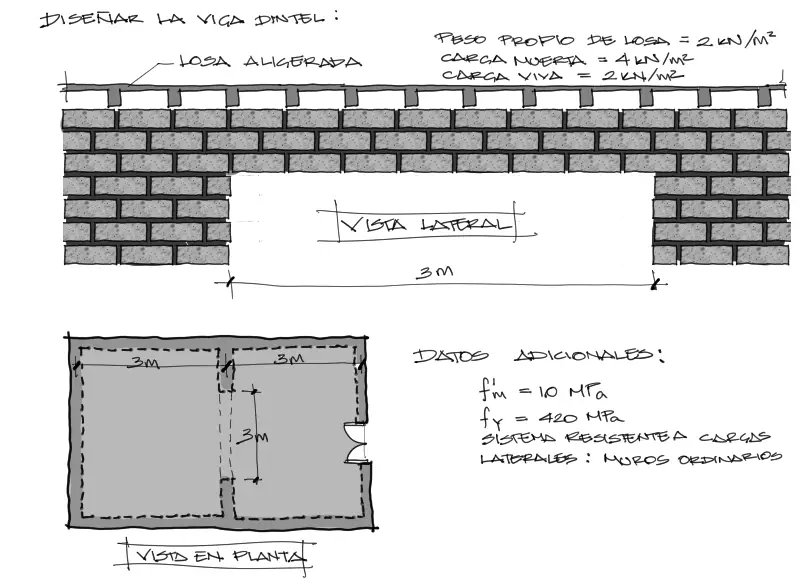

Enunciado

nota:
No se especifica el ancho del muro central a diseñar. Esto se deja a criterio del estudiante en la resolución. Por otro lado el sistema de muros ordinarios se refiere a un sistema resistente a sismo de baja ductilidad, con un armado de acero ligero dentro de los muros. Si bien no se realiza el diseño de los muros en este ejercicio, se necesita conocer su clasificación de ductilidad (existen: ordinario, intermedio, especial).

Solución

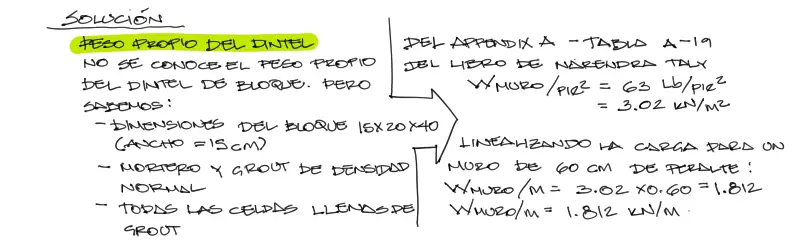

Peso propio del dintel

El peso propio de muros de bloque es algo complejo de calcular, debido a la heterogeneidad de materiales, y a que en muchos casos el muro tiene solo relleno parcial de celdas. Sin embargo existen tablas que entregan el peso propio para diferentes configuraciones de muros de bloque. Hice un programa que calcula automáticamente este peso por metro cuadrado de muro. El enlace del programa: Programa: peso de mampostería de bloque

Se está asumiendo para este ejemplo, un ancho de muro de 15cm (uno de los más delgados posible). En caso de no cumplir con las verificaciones de resistencia calculados abajo, se deberá incrementar el ancho del muro.

Carga total
