Ejemplo de resistencia de viga de mampostería estructural

ENUNCIADO

Se pide determinar si la viga de mampostería estructural es capaz de resistir las cargas mostradas en el enunciado.

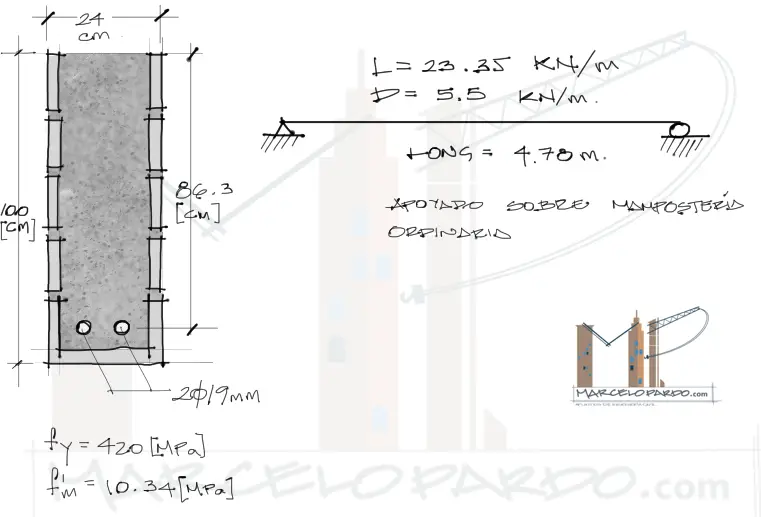

La sección transversal se muestra a la izquierda del enunciado. La Viga consta de dos barras de acero de 19 mm de diámetro.

La resolución puede realizarse siguiendo la teoría del artículo: Resistencia a flexión de viga de mampostería Estructural.

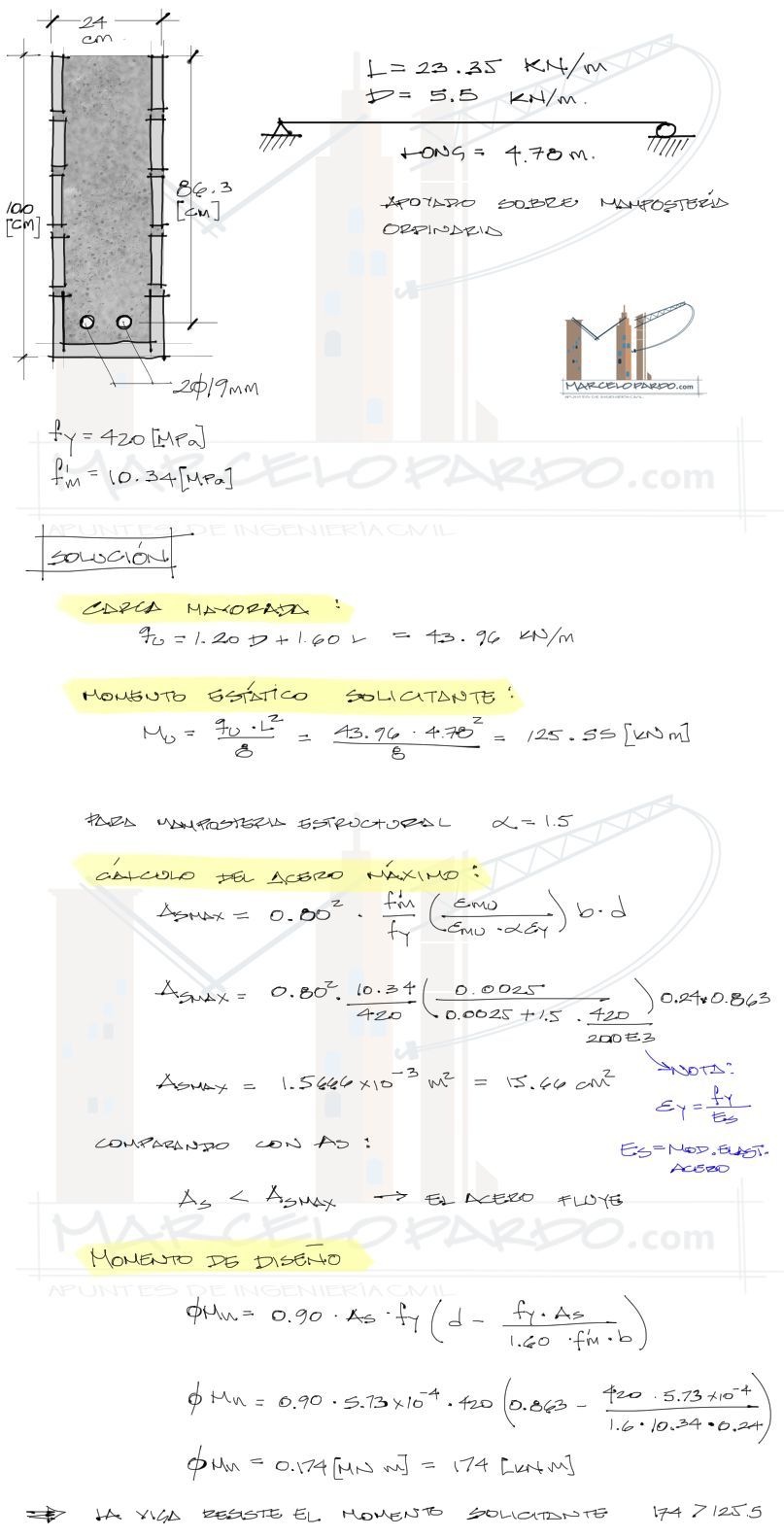

Para la resolución se siguen los siguientes pasos:

determinación del momento en estado límite último producto de la carga viva y muerta mayoradas.
determinación de la cantidad de acero máximo que puede recibir la viga.
comparación del acero máximo respecto del acero real de refuerzo de La viga. Si el acero máximo es menor al acero real se puede proseguir con los cálculos.
determinación del momento de diseño resistente a partir del acero real que contiene la viga.
comparación entre el momento solicitante mayorado Mu y el momento resistente de diseño.

Si el momento resistente es mayor al momento solicitante entonces La Viga es capaz de resistir las cargas del enunciado.
