Diagrama de flujo: Resistencia de Perfil L a compresión


Introducción

El siguiente diagrama de flujo resume los pasos de cálculo de resistencia de diseño de perfiles L laminados en caliente sometidos a carga axial pura.

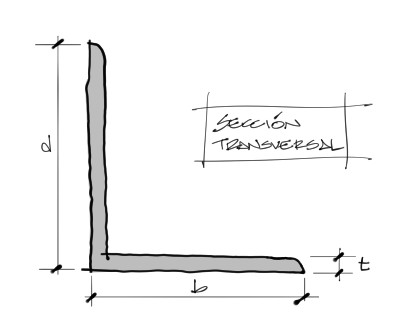

Entre los datos de ingreso, las partes más importantes son su sección:

d será siempre el ala más larga de la sección. b la más corta. Si ambas son de la misma dimensión se omite esta aclaración.

Condiciones

Existen ciertas condiciones en las que este algoritmo debe ser aplicado. Fuera de estas condiciones deberán ajustarse algunos procedimientos de cálculo.

  • El perfil debe estar conectado del mismo lado en ambos extremos
  • La unión debe ser soldada o empernada con 2 o más tornillos
  • No deben existir cargas intermedias que causen flexión en el tramo
  • Lc/r <= 200 (condición de esbeltez)
  • d/b < 1.7 donde: d= ala larga; b= ala corta
  • La cercha de la que forma parte es una cercha plana (en 2-Dimensiones)

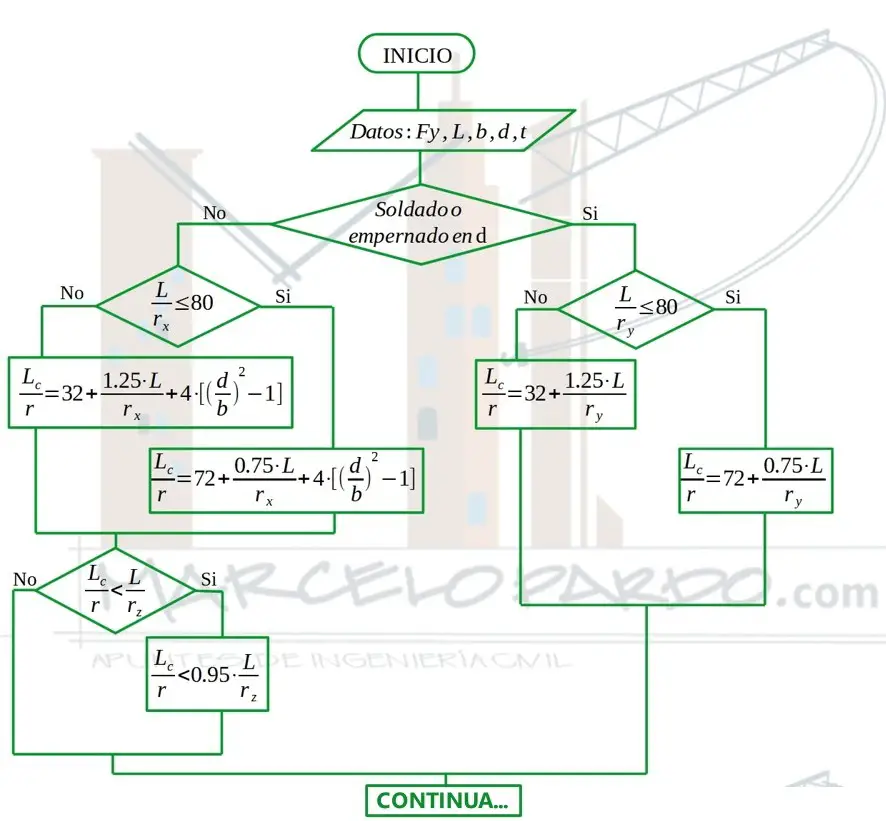

Diagrama de flujo
