Sobre el diagrama de flujo
El siguiente diagrama de flujo muestra los pasos sistemáticos de cálculo de acero tanto longitudinal como transversal debidos al efecto de torsión en una viga rectangular de concreto armado.
Se debe tomar en cuenta que la teoría detrás de este diagrama no se explica en este apartado. Al momento de aplicar las fórmulas del diagrama de flujo, ya se deben tener presentes todos los conceptos de torsión de donde derivan estas fórmulas.
El Diagrama de flujo

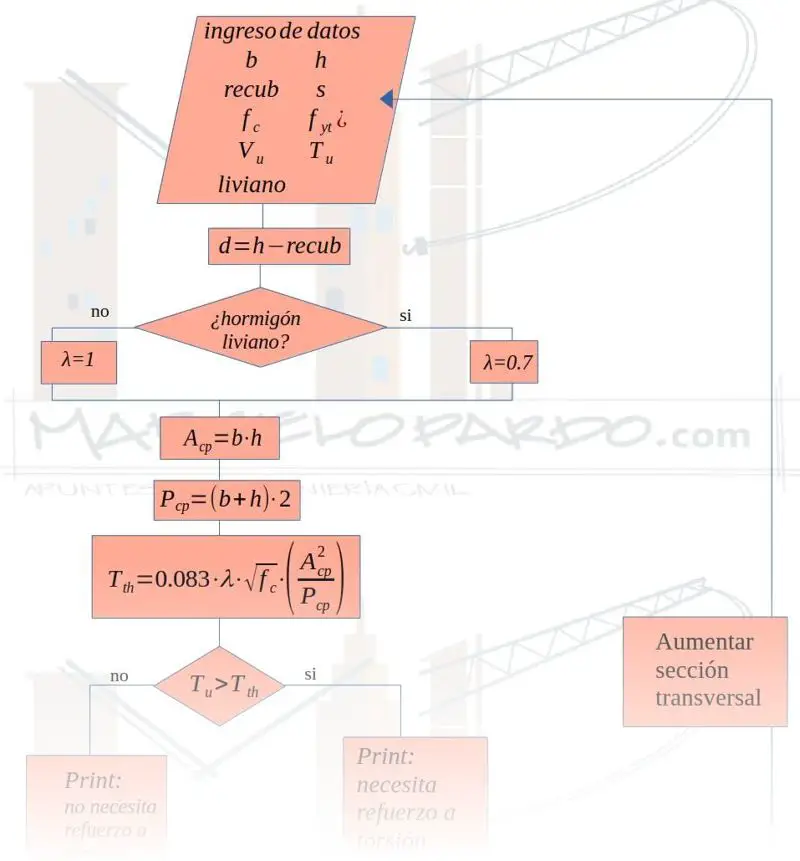

Los pasos completos de cálculo de acero de una viga a torsión son los de la siguiente imagen. Las variables se explican abajo. Las unidades de ingreso de datos al diagrama de flujo deberán ser [N] (newtons) y [mm] (milímetros)
Variables
Las variables del anterior algoritmo están en unidades de [N] (newton) y [mm] (milímetro). Para otras unidades debemos hacer la conversión correspondiente. Todas las variables están configuradas para funcionar en una viga rectangular.
- b: Ancho de la viga
- h: Altura total de la viga
- Recub: Recubrimiento de la cara a tracción de la viga al eje de los aceros a tracción
- s: espaciamiento entre estribos
- fc’: Resistencia característica del concreto
- fyt: Resistencia a la fluencia del acero
- Vu: Cortante solicitante en Estado Límite Último
- Tu: Torsión solicitante en Esado Límite Último
- d: Altura efectiva de la viga de la fibra más comprimida al eje de aceros a tracción
- Acp: Área encerrada por el perímetro de la sección transversal de la viga
- Pcp: Perímetro de la sección transversal de la viga rectangular
- Tth: Momento torsional umbral
- liviano: Indicar si el hormigón fabricado tendrá aireantes o aditivos que lo hacen más liviano
- λ: factor de concreto liviano. λ=1 para concreto de densidad normal y λ=0.7 para concreto liviano.
- θ: ángulo entre el eje del puntal a compresión y la cuerda de tracción de la viga a torsión
- Aoh: Area encerrada por el eje del refuerzo transversal cerrado más externo para resistir torsión
- Ao: Área dentro de la trayectoria de flujo de la viga
- Ph: Perímetro de la línea central de refuerzo transversal para torsión localizado más cerca del exterior de la sección.
- Vc: Cortante resistente nominal del concreto cuando existen estribos. Para más información sobre su cálculo dirigirse a · Diagrama de flujo de cortante ·
- s_max: espaciamiento máximo permitodo que deben tener los estribos
- φ: Factor de seguridad de disminución de resistencia por torsión. valor 0.75
- At: Acero transversal necesario por torsión. Corresponde a la sección de un estribo cerrado, tomando solo un ramal de todo el bucle cerrado.
- Al: Acero longitudinal necesario por torsión. Este acero debe distribuirse en las 4 esquinas (y caras) de la sección rectangular.
Consideraciones adicionales
El cálculo a torsión está intrínsecamente ligado al cálculo a flexión y cálculo a cortante de la viga. Por tanto el acero transversal de torsión obtenido se debe sumar al acero obtenido por cortante. También el acero longitudinal obtenido por torsión debe sumarse al acero ya proporcionado en la viga por flexión.
En las verificaciones a realizar en este algoritmo aparece la variable Vc. Esta variable corresponde a la resistencia a cortante proporcionado por el concreto cuando este cuenta por lo menos con estribo mínimo. En el algoritmo de · Diagrama de flujo de cortante · esta variable aparece como Vc-estribo.
El motivo de no haber incluido en este algoritmo todo su proceso de cálculo (de Vc) es para no hacer el algoritmo de torsión más extenso.
