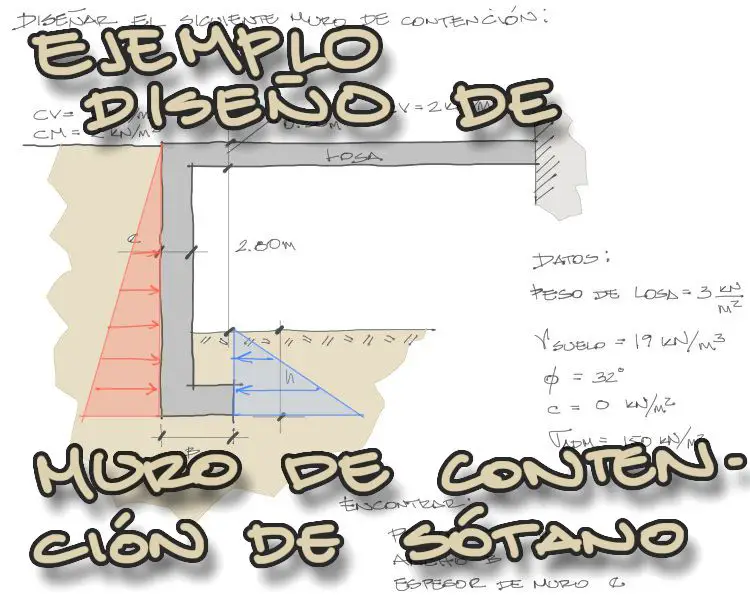

SE PIDE DISEÑAR POR COMPLETO EL MURO DE CONTENCIÓN DE SÓTANO MOSTRADO EN LA FIGURA.
La resistencia del concreto a utilizarse será de 20 MPa y la resistencia del acero será de 500 MPa.
Se debe encontrar la profundidad del muro por debajo del nivel de sótano, el espesor del muro de contención y además el ancho b de la Zapata.
PARTE 1 DETERMINACIÓN DE PROFUNDIDAD DE FUNDACIÓN
Antes de proceder con este cálculo debemos razonar de la siguiente manera: Debido a que el muro está apoyado en la corona a la losa de entrepiso, no existe probabilidad de vuelco del muro por tanto no se realizará esta verificación.
La losa de entrepiso funciona como un apoyo adicional al muro de contención cuya mayor probabilidad de falla se centra en el deslizamiento horizontal de la base del muro. Para asegurar el equilibrio con un buen factor de seguridad a este tipo de falla se debe realizar el equilibrio de fuerzas horizontales que concurren al muro de contención.
Para esto calcularemos primeramente los coeficientes de empuje activo y pasivo Ka y Kp para el suelo del enunciado.
