Resistencia Biaxial de Columnas en L de Hormigón Armado. Norma: ACI 318-25


Aplicabilidad

El programa calcula la resistencia de diseño de columnas o placas en L de hormigón armado.

Esta resistencia se muestra a través de un diagrama de interacción biaxial.

El ingreso de datos permite introducir dimensiones de la geometría y también datos de las solicitaciones que llegan a la columna.

Instrucciones de uso

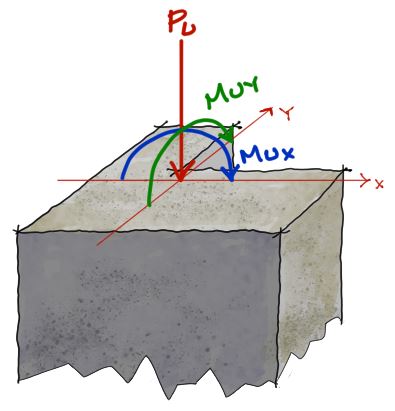

La convención de signos que sigue el programa es:

  • Compresión positiva (hacia abajo)
  • Momento Mx positivo tracciona la cara izquierda y comprime la cara derecha
  • Momento My positivo tracciona la cara inferior y comprime la cara superior

Las dimensiones de la sección transversal para el ingreso de datos es:

La cantidad de acero distanciado equidistantemente para cada cara está en función a la mostrada denominación.

Existe un botón «GRAFICAR SECCIÓN» para revisar el ingreso de datos tanto de las dimensiones de la sección como de la cantidad de acero.

No es posible introducir 2 diámetros de acero. El acero debe tener la misma sección en todo el perímetro de la sección.

El resultado del análisis es un diagrama de interacción biaxial (un cascarón naranja) que muestra la resistencia de la sección transversal. Si la solicitación (punto guindo) está dentro del cascarón, la sección resiste. Si la solicitación está fuera del cascarón naranja, la sección tiene riesgo de falla.

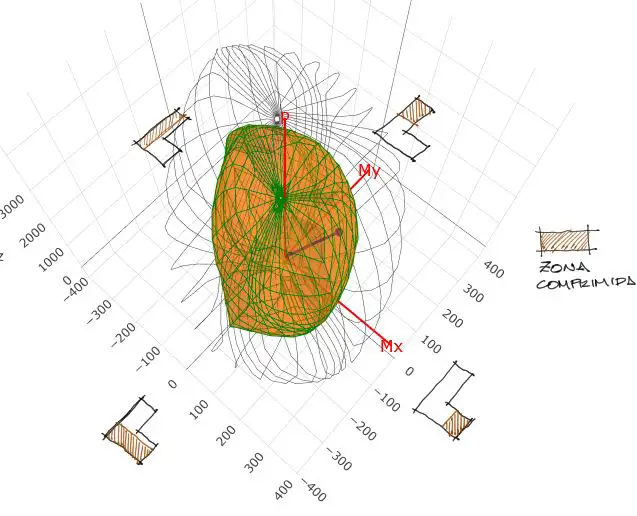

La interpretación física de la zona comprimida y traccionada de la sección se muestra en la siguiente gráfica.

Los datos de ingreso son:

  • L1, L2, L6, L5: Dimensiones de la sección suficientes mínimas para definir la sección transversal de la columna
  • Diámetro de aceros: Diámetro del refuerzo de las barras longitudinales
  • Aceros L(i): Cantidad de acero de la cara L(i).
  • recub Externo: dimensión de recubrimiento de hormigón respecto a la cara externa de los aceros.
  • fc’: Resistencia característica del hormigón armado.
  • fy: resistencia a la fluencia de aceros
  • Pu: Carga axial de compresión (positiva) o tracción (negativa) aplicada en el centroide de la sección.
  • Mux: Momento flector en la dirección del eje X (ver figura). La cara comprimida corresponde al lado positivo del eje para el momento positivo.
  • Muy: Momento flector en la dirección del eje Y (Ver figura). La cara comprimida corresponde al lado positivo del eje para el momento positivo.

Introducción de datos


Sección transversal:

Diagrama biaxial:
