Versiones anteriores
El diseño a cortante de versiones anteriores de la normativa ACI-318, desde el año 2014 hacia atrás, no contemplaba la influencia de la variación del peralte de la losa o de la viga ni el refuerzo longitudinal como factor que altera la resistencia a cortante del elemento estructural.
En versiones anteriores la resistencia a cortante era directamente proporcional a la sección: Una losa de 40cm de peralte soportaba el doble que una losa de 20cm de peralte. La ACI-318 del año 2019 en adelante descubrió que el incremento de resistencia no es lineal con el peralte.
Por otro lado, se hace un énfasis explícito en la cantidad de acero longitudinal que existe en la viga como un factor que influye en la resistencia a cortante.
Finalmente, la normativa sigue incluyendo, y esta vez con más fuerza, la influencia de la componente axial de compresión o tracción dentro del elemento estructural para determinar la resistencia a cortante.
Todos estos factores se incluyen en este diagrama de flujo, que como se puede ver, es más extenso que el Diagrama de flujo de diseño a cortante – ACI318-14 cuando no se utiliza acero en el diseño a cortante.
Observaciones sobre el diseño de losas a cortante
En esta versión del algoritmo, se asume que la losa no lleva por ningún motivo refuerzo a cortante. Todo el algoritmo se ha adecuado a esta premisa, ya que en términos prácticos no tiene mucho sentido armar losas con estribos para resistir corte, debido a la extensión tan grande de losa que hubiera que reforzar.
Cuando la resistencia del hormigón de la losa por si mismo no es suficiente para resistir el cortante solicitante, la solución más viable es el incremento de:
- la resistencia del hormigón fc’
- el peralte h de la losa

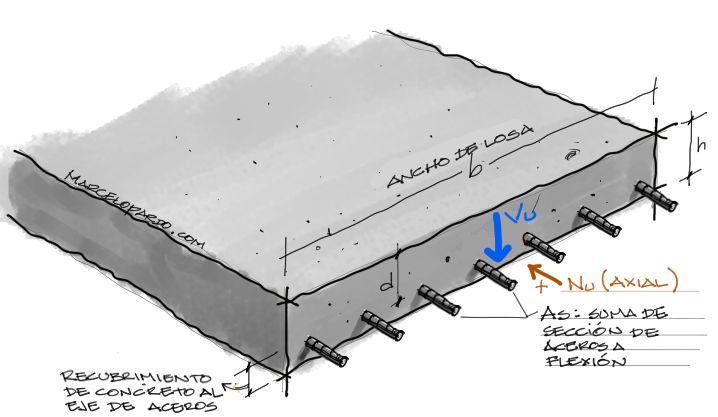

Variables de ingreso y salida
- bw: Ancho de losa
- h: Altura o peralte de losa
- recub: Recubrimiento de la cara externa al eje de aceros
- fc‘: resistencia característica del acero
- wc: Peso específico del concreto
- Vu: Cortante solicitante mayorado
- Vu: Fuerza Axial solicitante mayorada, positiva a compresión. Negativa a tracción
- d: Peralte efectivo de la losa
- λ: Factor de peso específico del hormigón
- λs: Factor de influencia del peralte de losa
- Vc: Resistencia de la fase de hormigón a cortante
- ρw: Cuantía geométrica de la sección
- Ag: Sección bruta de concreto
Diagrama de Flujo
