Programa: Propiedades de sección de Tubo Rectangular Conformado en Frío
Variables de Ingreso
El programa entrega las propiedades de sección para tubos rectangulares conformadas en frío.
Las variables de entrada son:
- A’: Altura externa del perfil
- B’: Ancho exterior del perfil
- r: Radio de doblado de las esquinas al eje
- t: Espesor de la plancha
Unidades
El programa permite el ingreso en cualquier sistema de unidades, es por eso que no se anotan las unidades en la casilla de ingreso. Solo debe tenerse presente que todos los datos deben estar en las mismas unidades, y el resultado será consistente con esas unidades. Ej: si se ingresan datos en [cm], la inercia Ix estará en [cm4]. En «Resultados», [u] denota «unidades»
Variables de salida
u: Longitud de arco de la curva de doblado de esquina medida al eje del perfil
Ix: Momento de inercia despecto al eje Horizontal X
Sx: Módulo de sección en dirección X
rx: Radio de giro en dirección X
Iy: Momento de inercia respecto al eje Vertical Y
Sy: Módulo de sección en dirección Y
ry: Radio de giro en dirección Y
m: Distancia desde el centro de corte y el centro del alma
J: Constante de torsión de St.Venant
Cw: Constante de alabeo
Programa
Debes acceder para ver el resto del contenido. Por favor Acceder. ¿Aún no eres miembro? Únete a nosotros
Propiedades de sección – Tubo rectangular conformado en frío
Sección transversal

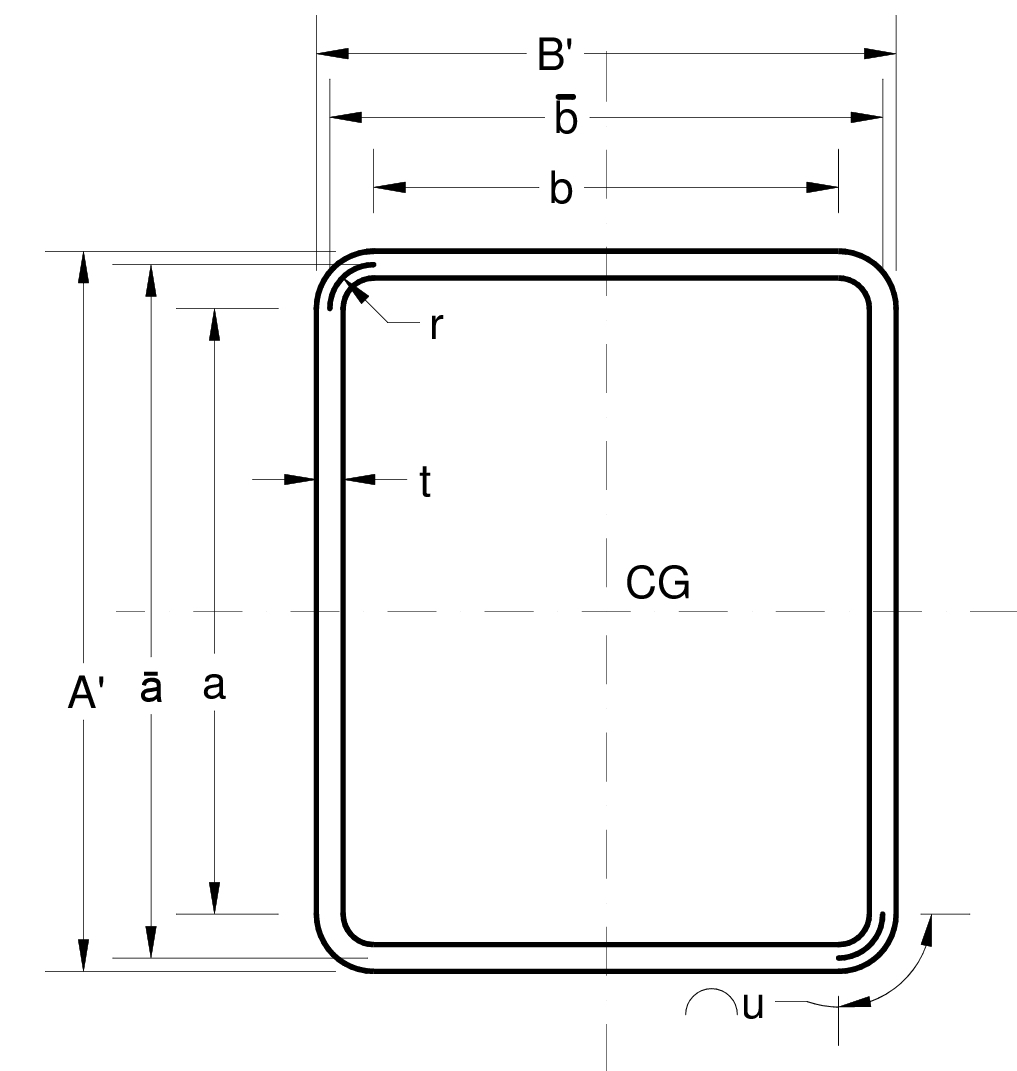

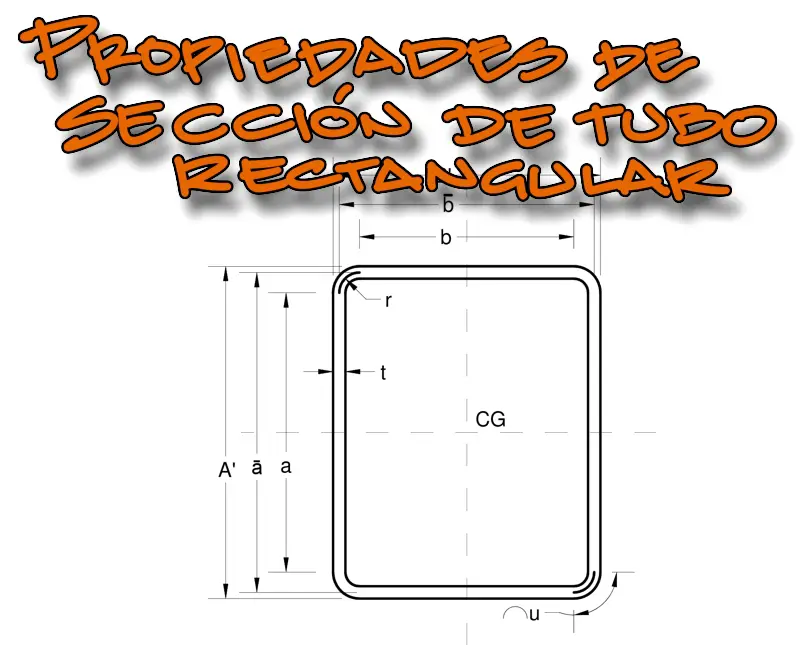

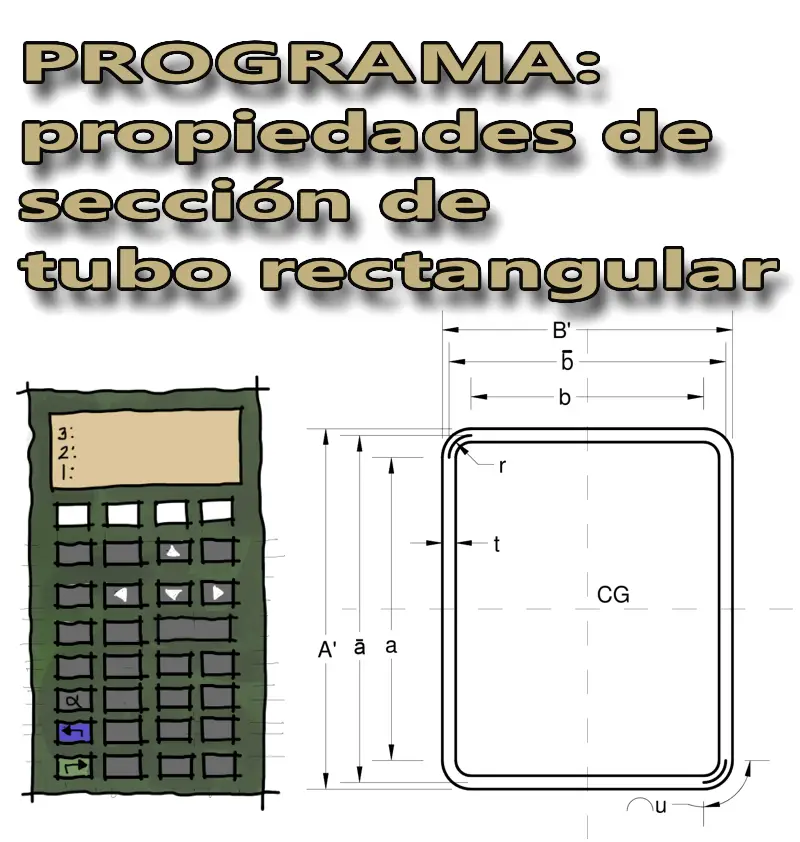

Las propiedades de sección de la pieza corresponden a un perfil tubular conformado en frío y con esquinas suaves redondeadas de radio r.
Parámetros básicos
- A’ = lado vertical total (comercial)
- B’ = lado horizontal total (comercial)
- t = espesor de la plancha metálica
- u = longitud de arco al eje de la plancha metálica
- r = radio del eje del perfil metálico en la esquina curva
Parámetros calculados
Debes acceder para ver el resto del contenido. Por favor Acceder. ¿Aún no eres miembro? Únete a nosotros
Diagrama de flujo: Resistencia de Perfil L a compresión
Introducción
El siguiente diagrama de flujo resume los pasos de cálculo de resistencia de diseño de perfiles L laminados en caliente sometidos a carga axial pura.
Entre los datos de ingreso, las partes más importantes son su sección:
d será siempre el ala más larga de la sección. b la más corta. Si ambas son de la misma dimensión se omite esta aclaración.
Condiciones
Existen ciertas condiciones en las que este algoritmo debe ser aplicado. Fuera de estas condiciones deberán ajustarse algunos procedimientos de cálculo.
- El perfil debe estar conectado del mismo lado en ambos extremos
- La unión debe ser soldada o empernada con 2 o más tornillos
- No deben existir cargas intermedias que causen flexión en el tramo
- Lc/r <= 200 (condición de esbeltez)
- d/b < 1.7 donde: d= ala larga; b= ala corta
- La cercha de la que forma parte es una cercha plana (en 2-Dimensiones)
Diagrama de flujo
