DIAGRAMA DE FLUJO DE CÁLCULO DE ACERO A FLEXIÓN PARA VIGAS T

Teoría

La teoría que acompaña el cálculo de vigas T se encuentra en:

A la vez, se puede automatizar el proceso del cálculo de acero a flexión de vigas T a través del PROGRAMA DE DISEÑO DE ACERO A FLEXIÓN DE VIGAS T calculadora

Variables

Las variables coinciden con las utilizadas por la normativa ACI 318-19, por lo que en caso de duda, puede referirse al capítulo de simbología de dicha norma

  • bw: ancho del alma de la viga
  • bf: ancho del ala de la viga
  • h: altura total de la viga T
  • hf: altura del ala de viga T
  • d: altura efectiva medida desde el eje de acero a la parte superior de la viga I
  • Mu: Momento último (mayorado) solicitante de la viga I
  • f’c: resistencia característica del concreto
  • fy: resistencia a la fluencia del acero
  • ɤ: factor de conversión de diagrama parabólico a rectangular en esfuerzo de f’c
  • As: cantidad total de acero a tracción en el alma
  • a: altura del bloque de compresión de concreto
  • As1: porción de acero a tracción que equilibra con la zona comprimida del ala
  • øMn1: Momento de diseño resistido por As1
  • As2: porción de acero que resiste el momento øMn2 a partir del alma de la viga
  • øMn2: Momento de diseño resistido por el alma de la viga

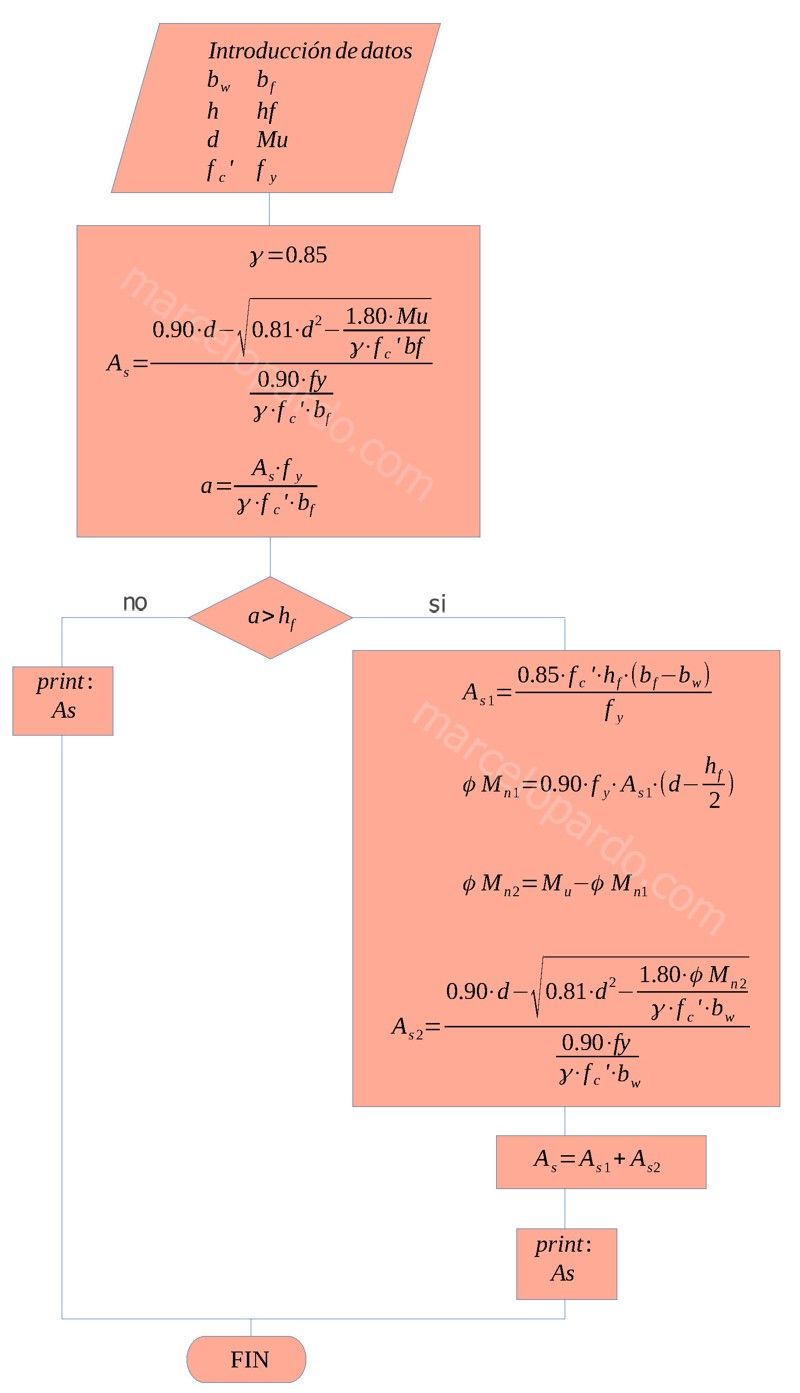

Diagrama de flujo

Programa

En el siguiente enlace puedes utilizar un programa que te permite calcular automáticamente el acero a flexión de vigas T, a partir del algoritmo de este diagrama de flujo.

– PROGRAMA DE CÁLCULO DE ACERO A FLEXIÓN EN VIGAS T

autor: Marcelo Pardo
