Diseño de acero a Cortante en Vigas – ACI 318-14

Cambios respecto a la norma ACI 318 de otros años

Existen sutiles cambios respecto al diseño de acero a cortante para vigas de la norma ACI del año 2005.

  • Estos cambios respectan por un lado a la inclusión de un factor lambda «λ» que afecta la resistencia nominal a cortante del hormigón para hormigones livianos
  • Otro pequeño cambio de la nueva versión del 2014 respecto a la del 2005 consiste en un pequeño cambio en los factores del acero mínimo a cortante. En la norma del 2005 el factor que afectaba una de las fórmulas de acero As min era 0.083 y cambió a 0.062
  • La segunda fórmula del acero mínimo cambió en el factor de 0.33 a 0.35

En lo que respecta el resto del algoritmo, se mantiene todo lo demás como antes.

Lo que sí se debe mencionar es que la norma cambió mucho respecto a las nuevas versiones de la norma (ACI 318-19) y cuyos cambios se pueden ver en el enlace · ALGORITMO DE DISEÑO A CORTANTE DE VIGA POR LA ACI 318-19

El algoritmo de la norma ACI 318-14

Los pasos de cálculo del cortante de una viga van como sigue:

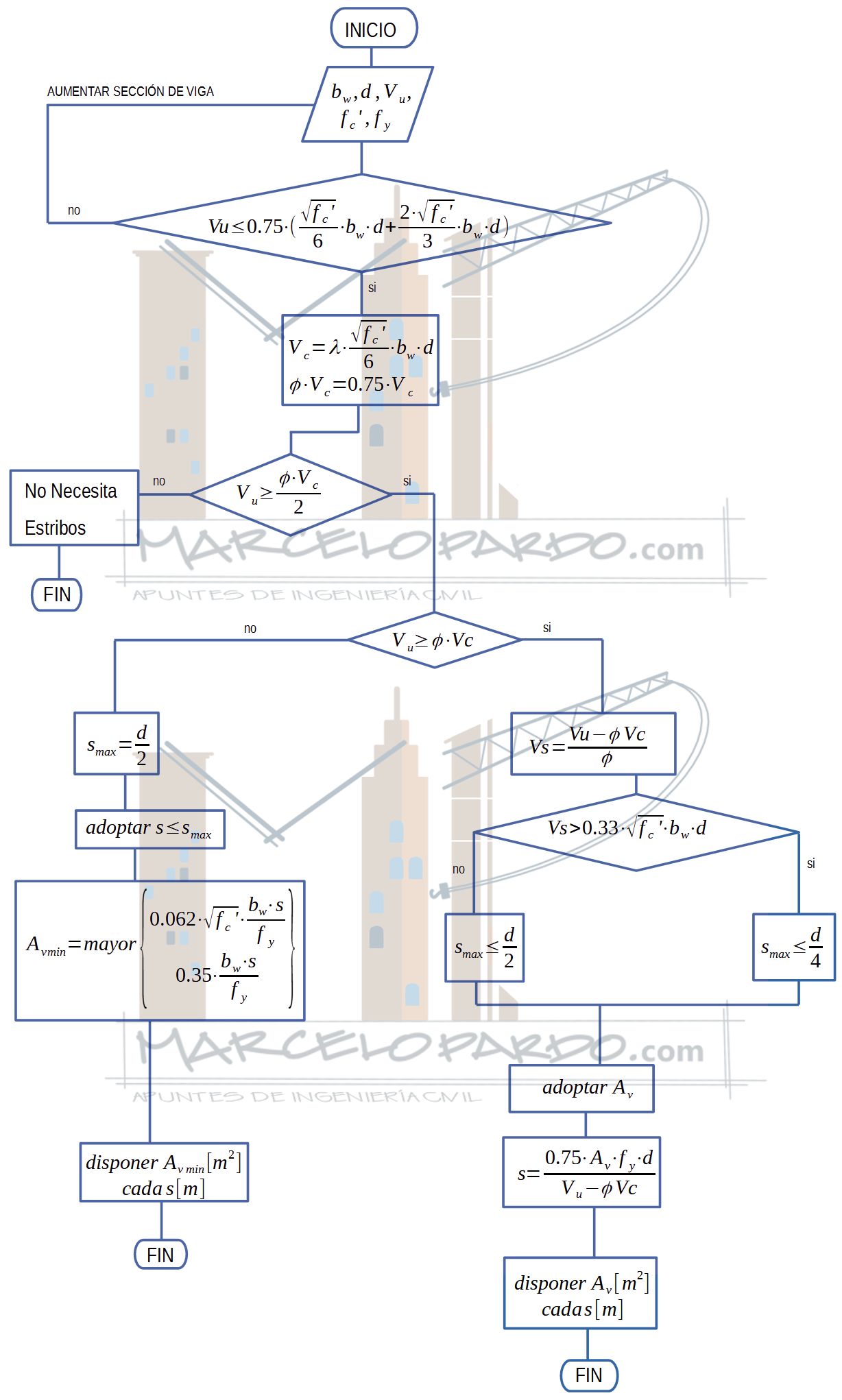

Pasos de diseño a cortante con estribos

donde las variables de cálculo que aparecen en la figura, representan lo siguiente:

  • El esfuerzo a fluencia fy por norma debe ser siempre igual o menor a 420 MPa
  • Las unidades de los datos de Vu y Vc están en [MN]
  • Las unidades de b,d están en [m]
  • Las unidades de fy, f’c están en [MPa]
  • Av corresponde a la sección de todos los ramales verticales del estribo.

Las variables a ingresarse y sus unidades son las siguientes:

  • b = ancho de la sección de la viga [m]
  • d = altura efectiva de la viga (altura total – recubrimiento inferior) [m]
  • Vu = cortante último solicitante [MN]
  • f’c = resistencia característica del hormigón a compresión [MPa]
  • fy = límite de fluencia del acero [MPa]. Nunca mayor a 420 [MPa]
  • Vc = resistencia de la sección de hormigón al corte [MN]
  • s = espaciamiento entre estribos [m]
  • Av = sección de acero de estribos [m2]
  • Av min = sección de acero mínimo de estribos
  • ɸ = factor de seguridad de la norma por corte = 0.75

autor: Marcelo Pardo

Teoría

La teoría y ejemplos del cálculo de estribos en una viga se pueden encontrar en la tabla de contenido en el enlace siguiente:

←←← VOLVER A TABLA DE CONTENIDO DE HORMIGÓN ARMADO ←←←
