Planteamiento

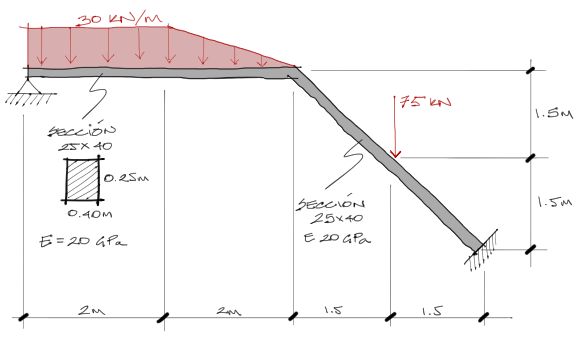

Resolver el siguiente pórtico:
Pasos previos
El único requisito para la introducción de datos al programa es la homogeneización de unidades. En este caso se debe tener todo el ejercicio en las mismas unidades.
La sección debe estar en [m] y el módulo elástico debe estar en KN/m2.
Ingreso de datos
En el mismo directorio de la ubicación del proyecto se debe crear un archivo con el nombre “ingresoDatos.txt”. Este archivo debe contener:
nudos:
1 0 0
2 2 0
3 4 0
4 5.5 -1.5
5 7 -3
barras:
1 1 2
2 2 3
3 3 4
4 4 5
seccionRectangular:
viga
0.25 0.4 20e6 24
1 2 3 4
distribuidaLocal:
viva
0 0 -20 -20
1
distribuidaLocal:
viva
0 0 -20 0
2
puntual:
viva
0 -50 0
4
apoyo:
1 1 0
1
apoyo:
1 1 1
5
combo:
c1
1.0 viva
escalaCarga: 0.02
escalaM: 0.02
escalaV: 0.01
Explicación del ingreso de datos
Todas las etiquetas están explicadas en el Manual de uso del programa y deben ir seguidas de los datos de ingreso.
En este caso solo se ha creado un caso de carga llamado “viva” en la cual se aplican todas las cargas.
Como se mencionó en el manual, el programa solo plotea resultados de los combos. Entonces además de crear el caso de carga “viva” se debe crear un combo que en este caso se llama “c1” con la carga “viva” factorizada o multiplicada por 1.0
Correr el programa
Como el archivo donde se guardaron los datos se llama “ingresoDatos.txt”, el programa buscará automáticamente este archivo al hacer doble click en el ejecutable.
Para ver los resultados escribir en la línea de comandos lo siguiente:
Para activar el combo c1:
/>combo
/>c1

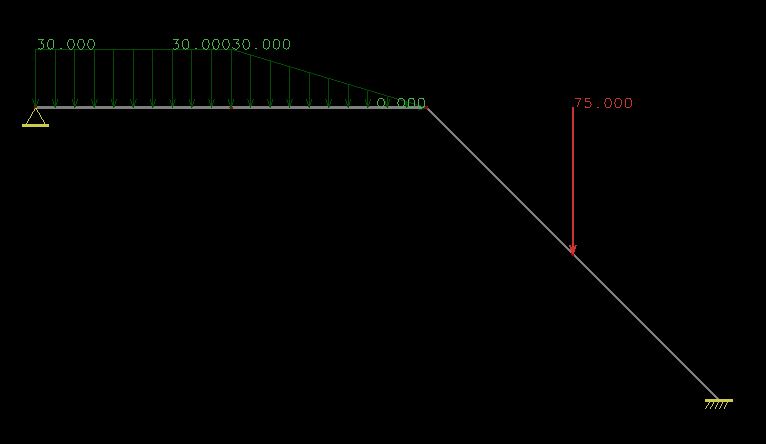

Para ver las cargas aplicadas al combo c1:
/>plotCarga

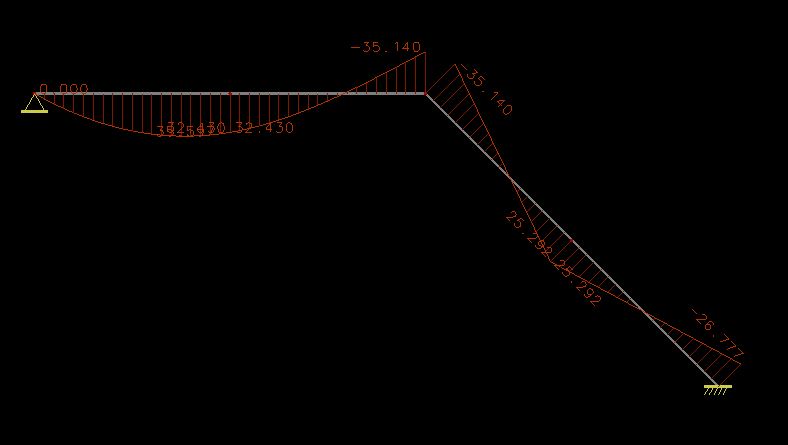

Para ver los momentos flectores:
/>plotM
Para ver cortantes o deflexiones, respectivamente:
/>plotV
/>plotDef
Para agrandar las gráficas presionar teclas (+) y (-). Para cambiar tamaño de texto presionar las teclas (shift)(+) o (shift)(-).
autor: Marcelo Pardo
