Variables de entrada

El presente programa calcula el espectro de diseño para sismos de Colombia.

Para su uso escoger:

• Departamento
• Municipio
• Tipo de suelo
• Sistema estructural (Tablas A.3 de la Normativa)
• Subsistema Estructural
• Irregularidad en planta
• Irregularidad en altura
• Redundancia (Sección A.3.3.8)
• Coeficiente de importancia

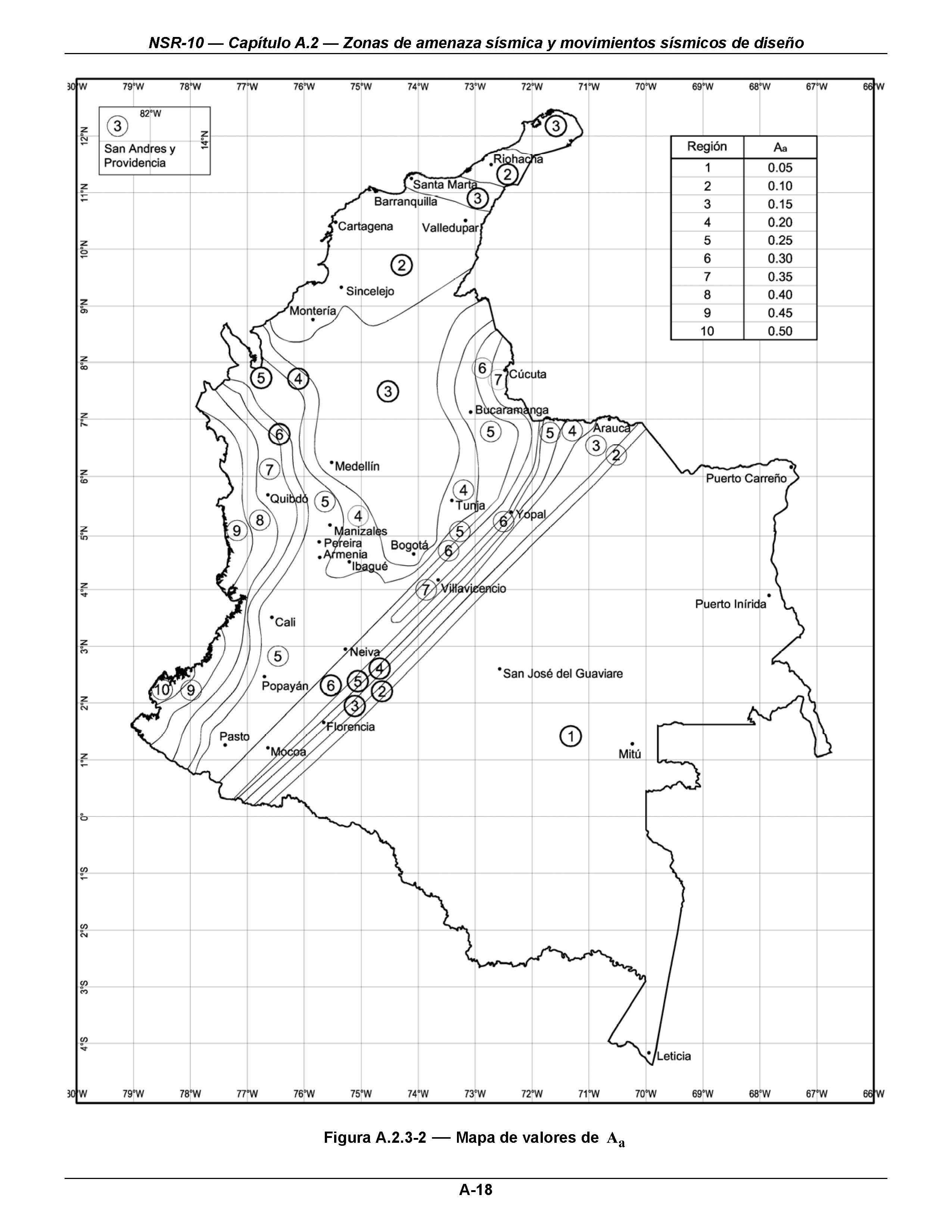

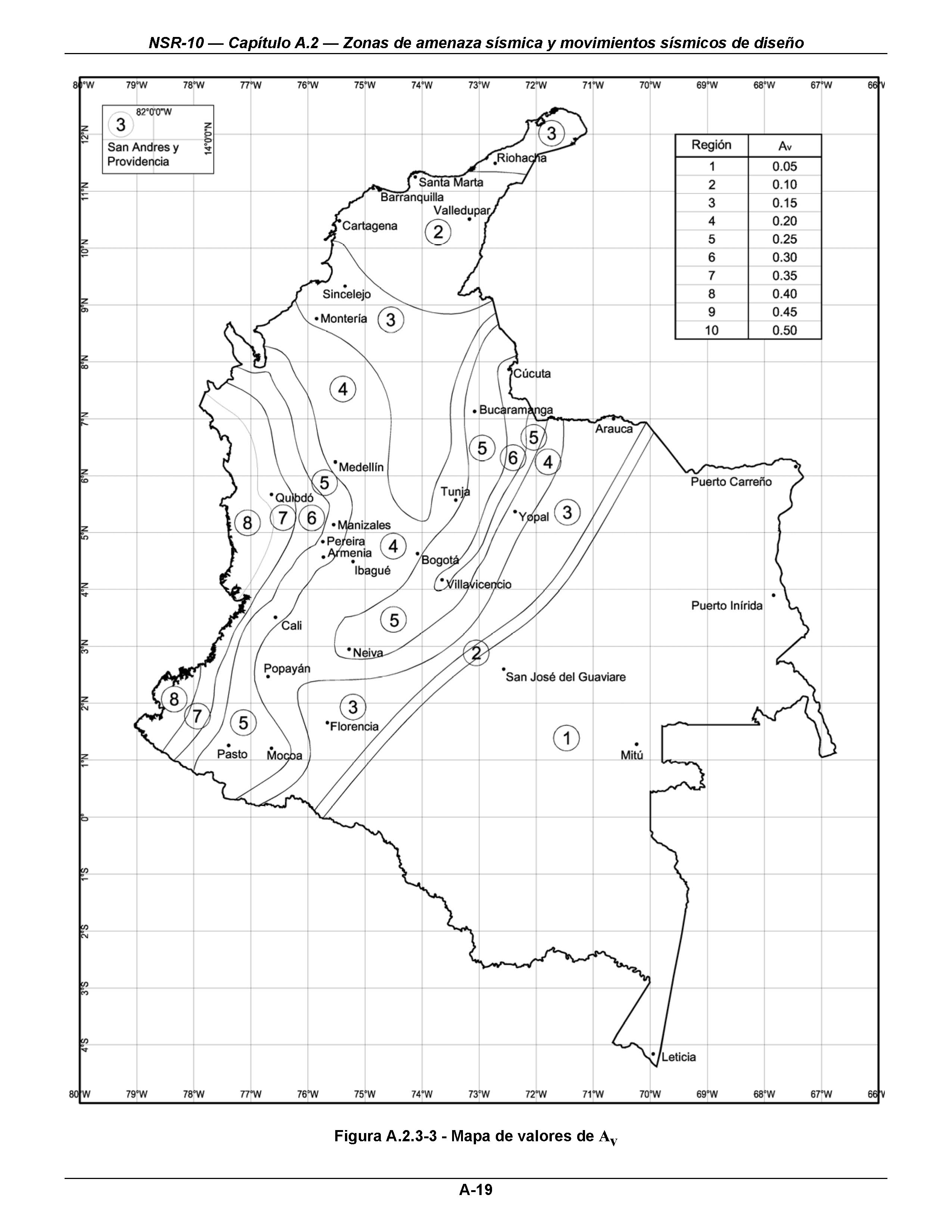

La única manera de ingresar los factores Aa y Av es a partir de los menús desplegables donde se encuentran todos los departamentos y respectivos municipios. Sin embargo a continuación se muestran los mapas de riesgo sísmico para toda la extención del país, para los factores Aa y Av:

En el coeficiente de importancia, los 4 grupos disponibles corresponden a:

• GRUPO I: Estructuras de ocupación normal.
• GRUPO II: Centros comerciales, Hospitales, Edificios gubernamentales.
• GRUPO III: Bomberos, policía, colegios, universidades.
• GRUPO IV: Edificios indispensables: Hospitales con salas de emergencia y cirugía, Aeropuertos, Telecomunicaciones, contenedores de explosivos.

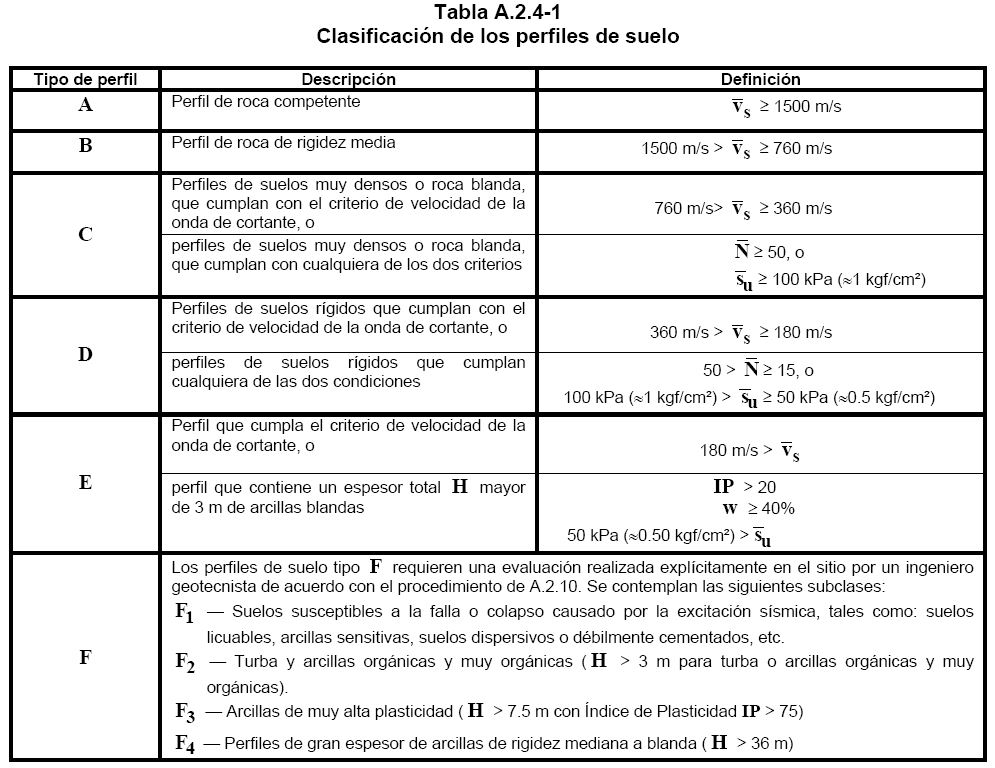

Respecto al tipo de suelo, los detalles para decidir el tipo de suelo con el que se está trabajando se puede ver en la siguiente tabla:

Si se tienen datos del edificio en cuanto a altura de piso a techo para cada nivel, ingresar:

• Altura de piso a techo de cada nivel
• Peso de Carga muerta + Carga Viva en [KN]

Si no se tiene esta información, pueden dejarse estas casillas en blanco.

Resultados

El programa entrega el espectro de respuesta Elástico y de diseño para los datos ingresados.

El espectro de diseño se dibuja en VERDE si el sistema estructural escogido es adecuado para el riesgo sísmico del lugar.

El espectro de diseño se dibuja en ROJO si el sistema estructural escogido NO es adecuado para la zona de análisis. En este caso escoger otro sistema estructural.

Además el programa entrega resultados de la carga horizontal estática equivalente para una verificación rápida de la estructura ante cargas de sismo para la zona escogida. Estos datos se entregan sólo si se llenan los datos de altura y peso para cada nivel.
