Introducción
Las columnas tienen la propiedad de soportar cargas axiales y de flexión del edificio o de la estructura que se esté estudiando.
En esta publicación haré muchas simplificaciones para analizar el caso más simple de columna con carga axial sin solicitaciones de momentos.
Además se supondrá que esta columna no es propensa al pandeo y por tanto estamos hablando de una columna corta.
Si bien ésta es una perspectiva muy simplista de análisis sirve para tener una perspectiva clara de cómo funciona el cálculo de resistencia de diseño de una columna.
Desarrollo del concepto
Antes de comenzar se deben diferenciar dos conceptos. El concepto de resistencia axial nominal “Pn” y resistencia axial de diseño “øPn”.
Se refiere a la capacidad resistente última de la columna, sin que se apliquen los factores de seguridad correspondientes.
En contraparte, como ya supondrás, la resistencia de diseño es la resistencia nominal más los factores de seguridad que, como su nombre lo dice, hacen que la columna funcione en un rango seguro.
Resistencia nominal

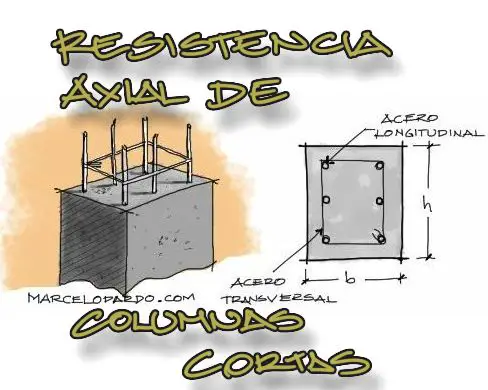

Ya conocemos como es la configuración típica de una columna, y por tanto sabemos ésta está conformada de acero y de hormigón, en un arreglo como el mostrado:
Entonces podemos ver que existe un aporte de resistencia de la columna dado tanto por el concreto como por el acero.
El aporte conjunto de ambos materiales hace que la columna adquiera toda su resistencia.
Si conocemos entonces las resistencias de esfuerzo de ambos materiales, y además conocemos las secciones, podemos conocer la fuerza resistente del material mediante la fórmula: Fuerza = Esfuerzo * Area.
La resistencia a esfuerzo axial del hormigón es llamada resistencia característica y se denota por f’c, y tiene valores típicos entre 20 y 30 MPa.
Por otro lado la resistencia axial a fluencia del acero se denota por fy y varía entre valores típicos de 410 a 500 MPa para el acero de refuerzo.
Por tanto, podemos plantear la fórmula de resistencia de la columna como:
Sin embargo se vió en ensayos que para lograr una buena compatibilidad de deformaciones entre acero y hormigón, se debe limitar el rango de trabajo de esfuerzos del concreto a un 85 porciento. A partir de acá entonces la fórmula de resistencia nominal a compresión de la sección queda:
Como dije antes, esta es la capacidad última de resistencia de la sección. Aun se deben agregar factores de seguridad a la fórmula para que trabaje en un rango seguro de esfuerzos.
Resistencia de diseño
A la resistencia nominal Pn, se le deben aplicar dos factores de seguridad a fin de contar con un rango de esfuerzos seguros en la columna.
El primer factor de seguridad ø = 0.65 se aplica a toda columna construida con estribos y no con refuerzo en espiral. Este es el caso más típoco en cualquier construcción.
El segundo factor de seguridad de 0.80 se aplica para salvar cualquier excentricidad o imperfección no prevista en la construcción de la columna.

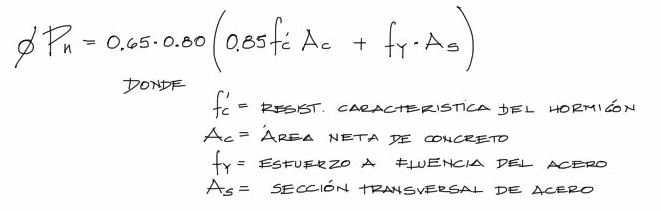

Con estos dos factores, la resistencia de diseño de la columna queda como sigue:
Con el ejemplo líneas abajo todo quedará más claro.
Además del ejemplo que se muestra abajo, tengo en el artículo Programa de resistencia axial de diseño de columnas cortas una calculadora que te servirá para automatizar el cálculo de todo este artículo
Ejemplo
Se pide encontrar la resistencia de diseño de la columna mostrada en la figura:
Solución
La resolución es en general bastante simple. Solo debes tener cuidado con las unidades, procurando manejar todo en metros, m², MPa o MN. Ya los resultados finales pueden presentarse en otras unidades como kN o toneladas, como muestro en la resolución.
Entonces la respuesta final: La columna si fuera cargada solamente con carga axial y si no fuera propensa a pandeo, resistiría 149 toneladas. Este número no nos dice nada si no se contextualiza, por ejemplo, con la cantidad de pisos que esta carga representa.
Lastimosamente la respuesta no es directa, pero por experiencia propia, podría estimar que esta columna, para una construcción típica, sería capaz de soportar tranquilamente 5 losas.
Vídeo
Una explicación más didáctica del tema explicado arriba, lo tienes en el siguiente vídeo:
