La teoría
Tengo una publicación con un ejemplo concreto sobre el tema de resistencia de columnas. Si aún no viste el artículo, lo puedes encontrar en Resistencia Axial de Columnas Cortas
Además en el artículo de Cómo predimensionar Columnas explico la fórmula a utilizarse en este artículo. Te sugiero que le eches un vistazo a ambos artículos antes de utilizar esta calculadora.
Resistencia de diseño de una columna corta

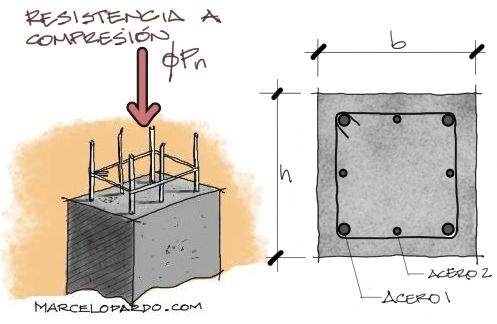

La resistencia dada por esta pequeña calculadora es solamente la resistencia a fuerzas axiales y bajo el entendido de que esta columna es lo suficientemente corta como para que no falle antes a pandeo. Además la resistencia calculada contiene ya los factores de seguridad pertinentes. Para los casos más típicos, fc’=20[MPa] y fy=410[MPa] pero en el programa puedes utilizar cualquier resistencia de estos dos materiales.
Por otro lado, verás en la calculadora dos aceros: Acero1 y Acero2. Ambos son aceros longitudinales, sin embargo se da la opción de colocar hasta dos combinaciones de dos diámetros diferentes de acero. Si tuvieras solo un diámetro de acero en la columna, deja Acero2 para diámetro y número de barras en cero.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Buenos días, una consulta, tiene la calculadora diseñada para columnas circulares? saludos y muchas gracias por el contenido
Angel, aun no tengo un programa que calcule resistencia de columnas circulares, lastimosamente. Pero está en los planes
Hola Marcelo. Estaba viendo en el cálculo que la resistencia de la columna no toma en cuenta la cuantía de hierros. Solo la resistencia del hormigón y la sección de la columna. Habrá alguna planilla o calculadora que nos pueda estimar la cuantía del acero en columnas? El dato teórico que poseo es que la cuantía mínima es el 1% de la sección. He visto muros aporticados por columnas y vigas con poca carga axial colapsados por acción del viento, o sea fuerzas laterales. En ese caso es muy importante la resistencia a flexión de la columna en el arranque o tronco.
Buenas tardes Franco. El programa de resistencia axial de columna corta considera los aceros que se incluyen en el programa. Lo que no incluye es la resistencia por flexión. Para obtener resistencia a flexocompresión necesitas utilizar el programa:
https://marcelopardo.com/programa-diagrama-interaccion-columna/
Hola Ingeniero, muy importante sus videos. Podría subir la versión en Excel de la hoja del cálculo del diagrama de interacción.
Marino buena noche. te comento que tengo el diagrama de interacción en línea en https://marcelopardo.com/programa-diagrama-interaccion-columna/
Un lujo su calculadora Ingeniero, muy agradecido. Lo saludo desde Argentina.
Marcelo, entonces siempre se debe apoyar una viga sobre columnas y no sobre otra viga, pues al final se pierde resistencia al apoyarse la otra viga sobre sobre ladrillo y no sobre concreto y fierro. Y que pasa cuando 3 columnas están desalineadas? Pienso que lo mejor sería que se conecten aunque estén desalineadas, pero la conexión al no ser recta, genera otro tipo de fuerzas, y debería tener otro tipo de solución o sería válido apoyarlas a las vigas que conectan la columna central? He buscado alguna información y sólo encontré, en tu video de lectura de planos, cimentaciones con vigas de arriostre en ángulo no recto, aunque en techos debe ser distinto.
Hablo de un caso real, que es la casa de mi suegro, construida artesanalmente. Tengo las fotografías del techo del segundo piso antes del vaciado, y con tus lecciones empecé a analizar las estructuras, y me intrigan intrigan las conexiones hechas
Esquema de las columnas desalineadas. En las filas superior e inferior las vigas horizontales se apoyan en muros portantes. Cuál sería el razonamiento para poner vigas en el eje vertical?.
====XXXX========XXXX==========XXXX========XXXX======
====XXXX=========XXXX=========XXXX=======XXXX=======
=====XXXX==========XXXX=====XXXX===========XXXX=====
Saludos desde Perú.
Hola Ingeniero, usted llama una columna corta a 2,60 metros de altura?
Gustavo, depende de la sección.
Hola ing buena tarde. En el cálculo no faltaría la variable altura columna???
Edgar buen día. Efectivamente la altura es una variable y muy importante. Sin embargo este programa no toma en cuenta pandeo. Es muy simple. Por eso indico que es para columnas cortas. Es solo para teener un estimado grosero de la resistencia de la columna. Cálculos más sofisticados deben realizarse para comprobar estabilidad completa de la columna
Pingback: Resistencia axial de columnas cortas
