PROGRAMA: PROPIEDADES DE SECCIÓN DE PERFIL METÁLICO C LAMINADO EN CALIENTE


Teoría y fórmulas

Las fórmulas utilizadas para la generación del programa están expuestas en el artículo Propiedades de sección del perfil W

Variables

De entrada

  • bf: ancho del ala
  • tf: espesor del ala
  • d: altura total del alma
  • tw: ancho del alma

Las unidades de ingreso dependen del usuario. Pueden estar en [cm], en [pulg] o cualquier otra unidad, siempre que sean unidades consistentes (todas las casillas con las mismas unidades). El resultado se calculará y devolverá las mismas unidades.

De salida

  • Ag: Area bruta de la sección
  • Centroide Xc: Centroide de la figura medida desde la esquina inferior izquierda
  • Centroide Yc: Centroide de la figura medida desde la esquina inferior izquierda
  • Ix: Inercia respecto del Eje X centroidal
  • Iy: Inercia respecto del Eje Y centroidal
  • rx: Radio de giro respecto al eje X
  • ry: Radio de giro respecto a Y
  • Sx: Módulo de sección en X
  • Sy: Módulo de sección en Y
  • Zx: Módulo de sección plástica respecto a X
  • Zy: Módulo de sección plástica respecto a Y
  • J: Constante de torsión de St. Venant
  • Cw: Constante de alabeo

Programa

RESULTADOS

Debes suscribirte como Miembro para ver los resultados…

Debes acceder para ver el resto del contenido. Por favor . ¿Aún no eres miembro? Únete a nosotros

Continuar leyendoPROGRAMA: PROPIEDADES DE SECCIÓN DE PERFIL METÁLICO C LAMINADO EN CALIENTE

Propiedades de sección de perfil metálico C laminado en caliente



Ámbito de aplicación

Se aplican las fórmulas siguientes a secciones tranversales C de pared gruesa laminadas en caliente. Estas fórmulas no aplican para secciones conformadas en frío (de pared delgada). Para estas últimas secciones se debe ir al siguiente enlace: Propiedes de sección costanera conformada en frío.

Programa

Si requieres calcular las propiedades de sección de un perfil C laminado en frío, puedes hacerlo desde el programa de esta plataforma PROGRAMA DE CÁLCULO DE PROPIEDADES DE SECCIÓN DE PERFIL C LAMINADO EN CALIENTE.

Sección transversal

El área de la sección transversal:

Centroide

El centroide en X y Y se obtienen con:

Inercia

Las inercias Ix e Iy respecto del centroide de la sección son:

Módulo elástico de sección

El módulo de sección elástico tanto en X como en Y son:

Módulo plástico de sección

El módulo plástico de sección y el eje neutro plástico medido desde la cara izquierda vertical de la sección, son:


Módulo de torsíon

El módulo de torsión para la sección es:…

Debes acceder para ver el resto del contenido. Por favor . ¿Aún no eres miembro? Únete a nosotros

Continuar leyendoPropiedades de sección de perfil metálico C laminado en caliente

Descarga de MatrixPro2D y MatrixPro3D


Descarga de MatrixPro2D y MatrixPro3D

Para descargar el programa MatrixPro2D y MatrixPro3D necesitas ser miembro de la página web.

Puedes descargar la versión para Windows o LINUX

del programa MatrixPro haciendo click en el enlace.

Debes acceder para ver el resto del contenido. Por favor . ¿Aún no eres miembro? Únete a nosotros

Continuar leyendoDescarga de MatrixPro2D y MatrixPro3D

Diagrama de interacción biaxial de columna rectangular de hormigón armado


Instrucciones de uso

Datos de entrada

El programa muestra la resistencia de una columna comprimida y con flexión en las direcciones X y Y.

Las variables de ingreso son:

  • dimH: Dimensión en la dirección X de la columna
  • dimV: Dimensión en la dirección Y de la columna
  • AcerosH: Cantidad de aceros distribuidos en la dirección X
  • AcerosV: Cantidad de aceros distribuidos en la dirección Y
  • diametro Aceros: Diámetro de aceros longitudinales
  • recub: Recubrimiento de concreto desde la cara externa del concreto al borde de los aceros longitudinales
  • fc’: Resistencia característica del hormigón
  • fy: Resistencia a fluencia del acero de refuerzo
  • Pu: Carga axial a compresión en la columna (positivo: compresión | negativo: tracción)
  • Mux: Momento flector que comprime – tracciona las fibras en dirección X (ver figura)
  • Muy: Momento flector que comprime – tracciona las fibras en dirección Y (ver figura)

Resultado

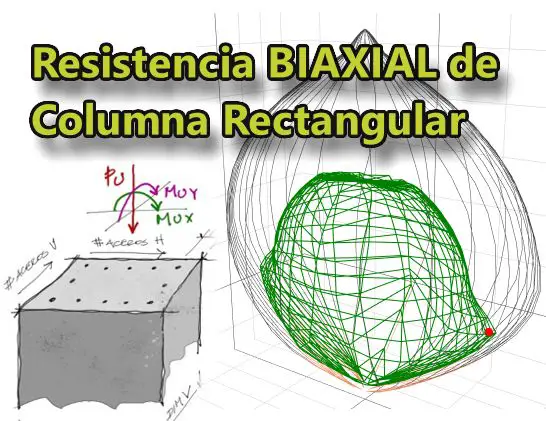

Se graficarán dos cáscaras cerradas. La cáscara ploma corresponde a la resistencia nominal de la columna a flexocompresión. La cáscara verde es la resistencia de diseño de la columna. El punto rojo corresponde a la solicitación (carga) sobre la columna.

El punto rojo debe encontrarse dentro de la cáscara verde para concluir que la columna resiste la carga Pu-Mux-Muy.

Si el punto rojo se encuentra fuera de la cáscara verde, se debe incrementar las dimensiones de la columna o la cantidad de aceros.

Introducción de datos

La gráfica puede tardar hasta 10 segundos en generarse

Debes acceder para ver el resto del contenido. Por favor . ¿Aún no eres miembro? Únete a nosotros

Continuar leyendoDiagrama de interacción biaxial de columna rectangular de hormigón armado

Fórmulas de centroide e inercias de polígonos irregulares

Manera de usar las fórmulas Las fórmulas siguientes sirven para calcular las propiedades de área de un polígono de n esquinas La manera de numerar las esquinas del polígono es…

Continuar leyendoFórmulas de centroide e inercias de polígonos irregulares

Programa: resistencia de Mampostería Confinada – Normativa mexicana.


Manual y variables de entrada

Éste es un método simplificado de cálculo de resistencia de mampostería confinada, según la norma NTC-mampostería

Para el uso de este programa, deben cumplirse las siguientes condiciones:

  • La carga vertical sobre el muro no debe tener una excentricidad mayor a t/6 en la dirección de t
  • No existen cargas perpendiculares a la cara del muro
  • La esbeltez máxima del muro H/t es menor a 20

Lista de variables:

  • L: Longitud total del muro (incluyendo castillos)
  • t: espesor de la mampostería
  • H: Altura del muro entre losas
  • hc: ancho del castillo
  • bc: largo del castillo
  • Barras de acero: cantidad total de aceros por castillo
  • fc’: resistencia característica del hormigón de los castillos
  • fm’: resistencia característica de la mampostería
  • fy: resistencia a fluencia del acero
  • vm: resistencia a cortante de la mampostería
  • P: Carga sin mayorar de acciones permanentes axiales en la mampostería
  • Pu: Carga mayorada a compresión (axial) en la mampostería
  • Mu: Momento flector en muro, en dirección de L
  • Vu: Cortante mayorado horizontal
  • Acero horizontal en mampostería: Cantidad de barras dentro de un cordón de mortero. Puede imponerse 0 barras.
  • sh: Distancia entre hiladas o cordondes de mortero que llevan acero horizontal
  • fan: Relación de superficie neta y superficie bruta de la tabla de un ladrillo
  • hj: espesor del cordón de mortero.
  • posición Perímetro: Cuando los muros dan al exterior o los claros de de muro interno difieren en más del 50%
  • posición Interno: Cuando los muros dividen interiormente o los claros de de muro interno no difieren en más del 50%

Respecto a la posición de los muros, se asume para este programa que éstos llevan la carga en el tercio central del ancho t del muro. Además los muros están restringidos por losa en sus extremos superior e inferior, y que la esbeltez del muro H/t es menor a 20.


Variables de salida

Parámetros a flexión:

  • d: distancia entre el centroide del acero de tensión y la fibra a compresión máxima
  • d’: distancia entre los centroides del acero colocado en ambos extremos de un muro
  • Mo: Resistencia a momento flector puro
  • At: Superficie de la sección transversal horizontal del muro
  • Pr: Resistencia axial a compresión pura del muro de mampostería

Parámetros a cortante:

  • f: factor que toma en cuenta la relación de aspecto del muro en el cálculo de la contribución de la
    mampostería a la resistencia a corte
  • Vmr: Componente resistente a cortante por parte de la mampostería
  • Vsr: Componente resistente a cortante proporcionado por el acero
  • ph: Cuantía geométrica del acero a cortante
  • k0: factor para determinar la resistencia a fuerza cortante debida a la mampostería que depende de la relación
    de aspecto del muro
  • k1: factor de reducción de la resistencia a fuerza cortante debida a la mampostería que depende de la cuantía
    de refuerzo horizontal
  • ɳs: factor parcial de eficiencia del refuerzo horizontal que depende de la resistencia a compresión de la
    mampostería
  • ɳ: factor de eficiencia del refuerzo horizontal
  • Vr: Resistencia última del hormigón + Acero a cortante (horizontal)
Lectura de resultados

Se deben introducir los datos de geometría y resistencia del muro. A la vez las solicitaciones o fuerzas actuantes se obtienen de la estática del modelo estructural.

Inicialmente puede realizarse un cálculo con cero barras de acero horizontal a cortante, asumiendo que todo el cortante es absorbido por la mampostería sin refuerzo. Si la cantidad de barras horizontales es cero, los parámetros sh, fan, hj carecen de importancia y pueden tomar cualquier valor.

Corrido el análisis, se tienen dos resultados en la memoria de cálculo.

Resistencia a flexocompresión: Corresponde al cálculo de las variables para el dibujo del diagrama de interacción. El muro resiste a flexocompresión si el punto rojo del diagrama se localiza dentro del perímetro negro resistente de la mampostería. Si el punto se localiza fuera de este perímetro, deberá reforzarse la mampostería con muros más gruesos o más acero en castillos y repetir el análisis.

Resistencia a cortante: Inicialmente se comprobará si el muro puede resistir a cortante solo con la mampostería sin acero (0 barras de acero horizontal). Si la memoria de cálculo indica que el muro no reisiste a cortante, deberá colocarse acero horizontal de refuerzo que aporte resistencia adicional al muro y debe repetirse el análisis.

En cada Castillo:

Acero Horizontal en muro:

Debes acceder para ver el resto del contenido. Por favor . ¿Aún no eres miembro? Únete a nosotros

Continuar leyendoPrograma: resistencia de Mampostería Confinada – Normativa mexicana.

Método 3: Cálculo de pandeo de columnas de Concreto. Análisis de segundo orden con nudos intermedios en columna


Cuándo aplicar este método

El cálculo de momentos de segundo orden producto de efectos de pandeo en la columna es obligatorio en todos los casos donde NO se cumplan las siguientes condiciones:

donde:

  • k: factor de longitud efectiva de la columna
  • lu: longitud de la columna entre niveles
  • r: radio de giro de la sección de columna en la dirección analizada (se debe analizar en ambas)
  • M1/M2: razón de los momentos (menor y mayor respectivamente) en los extremos de la columna. M1/M2 es positivo en curvatura doble de la columna y negativo en curvatura simple.

La explicación completa del uso de estas fórmulas se encuentra a más detalle en la explicación del MÉTODO 1 DE MAGNIFICACIÓN DE MOMENTOS POR PANDEO.

Si entonces no se cumplen las condiciones explicadas arriba, se debe mayorar o magnificar los momentos de primer orden por cualquiera de los métodos ya explicados (método 1 o 2) o por el método 3 explicado en este apartado.

Explicación del método 3

Si no se aplican los métodos 1 y 2, se debe aplicar éste para la magnificación de momentos.

El procedimiento para encontrar los momentos de segundo orden por el método 3 consiste en aplicar…

Debes acceder para ver el resto del contenido. Por favor . ¿Aún no eres miembro? Únete a nosotros

Continuar leyendoMétodo 3: Cálculo de pandeo de columnas de Concreto. Análisis de segundo orden con nudos intermedios en columna

Pandeo de columnas de concreto a partir de un análisis P-Δ sólo con nudos extremos en columna


Cuándo aplicar este método

En la anterior publicación se explicó el fenómeno de deformación de la estructura que produce momentos de segundo orden. Ver Teoría de Columnas esbeltas.

Entre los métodos descritos, el método de cálculo de deformaciones de 2do orden a partir de un cálculo de desplazamientos y solicitaciones de primer orden se describió en el otro apartado (puedes ir haciendo click aquí.

Cuando se tiene un programa capaz de calcular deformaciones de primer orden y además deformaciones de Segundo Orden o P-Delta, normalmente nos ahorramos un montón de trabajo de cálculo, ya que junto a las deformaciónes P-Delta vienen consecuentemente ya los momentos de segundo orden también calculados desde el mismo programa.

El problema es que, como mencioné en la introducción al tema de columnas sometidas a pandeo, normalmente las columnas en su diseño se modelan con un solo elemento de barra de extremo a extremo, con dos nudos (uno en cada extremo). Y muchas veces esto no es un capricho. El programa muchas veces asume que un elemento de columna entre dos niveles estará modelado por un solo elemento de barra ya que así el programa puede usar la lontigud de ese elemento de barra como la longitud de la columna, y también detectar las intersecciones con vigas u otras columnas en los extremos, como se ve en la figura siguiente.

Este modelo donde no se discretiza o divide la columnas en varios elementos de barra tiene ventajas y desventajas.

Ventajas:

  • El programa puede detectar la longitud real de la columna para propósitos de diseño, ya que Lcolumna = Lbarra. De esta manera el programa puede detectar si la columna es esbelta o corta, encontrar la relación de rigidez respecto a las vigas para un análisis de pórtico especial adecuado, o incluso diseñar los estribos de la columna automáticamente estableciendo las longitudes de confinamiento.
  • El modelo matemático es más liviano, ya que menos nudos significa menos tiempo de análisis.
  • Menos nudos intermedios entre piso logra concentrar la masa de la columna a nivel de los diafragmas y eso simplifica el proceso de cálculo de modos naturales de vibración de la estructura.

Desventajas:

1) Al usarse solo 2 nudos por columna, el análisis P-Delta es poco preciso.

2) Como consecuencia de esta baja precisión, los momentos magnificados…

Debes acceder para ver el resto del contenido. Por favor . ¿Aún no eres miembro? Únete a nosotros

Continuar leyendoPandeo de columnas de concreto a partir de un análisis P-Δ sólo con nudos extremos en columna

Pandeo de columnas en pórticos arriostrados con momentos de 1er Orden. Paso final: Cálculo de momentos magnificados.


Pasos previos

Este es el procedimiento de cálculo de momentos magnificados por pandeo para columnas a partir de un análisis estático de primer orden.

Si se llegó hasta este punto, es que ya se determinaron dos puntos:

  • La estructura o el piso es ARRIOSTRADO
  • La columna ES susceptible a PANDEO

Estas determinaciones se calcularon en la anterior publicación Cálculo de pandeo de columnas de hormigón armado a partir de un análisis de primer orden – Determinación de arriostramiento.

Pasos siguientes

La siguiente secuencia de pasos finales sirve para encontrar el momento magnificado de la columna susceptible a pandeo en un pórtico arriostrado.

Paso 1 – Cálculo de Momento Mínimo

Se parte de los momentos de los extremos de la columna M1 y M2, siendo M2 el mayor de ambos en valor absoluto. Si M2 fuera muy pequeño, debe garantizarse la capacidad de la columna de absorber si quiera un momento mínimo M_min, calculado con:

La fórmula anterior debe utilizarse con unidades específicas. h en [mm] y Pu en [N]. El resultado se obtendrá en [N-mm]

Si se quieren utilzar unidades más convencionales del S.I.:

En la fórmula anterior, h se aplica en [m], Pu en [KN] y el resultado se obtendrá en [KN-m].

Paso 2 – Cálculo del factor de corrección de momentos Cm

El factor Cm corrige los momentos de los extremos M1 y M2, transformando estos en un solo momento de magnitud constante que puede actuar en cualquier punto de la columna. Para aplicar este factor, se deben seguir las siguientes reglas:

Si M2min es mayor a M2, Cm = 1

Si existen cargas perpendiculares al eje de la columna aplicadas a media altura…

Debes acceder para ver el resto del contenido. Por favor . ¿Aún no eres miembro? Únete a nosotros

Continuar leyendoPandeo de columnas en pórticos arriostrados con momentos de 1er Orden. Paso final: Cálculo de momentos magnificados.
